一文解析充电芯片的动态电源路径管理

2020年09月16日 15:38 次阅读

写在前面:这篇博客讲述充电芯片的DPPM功能,即动态电源路径管理,DPPM的全称是Dynamic Power Path Management。

有没有想过一个问题,手机没电了,关机了,这时候你一边充电,一边又想玩王者荣耀,即充电器一边给手机内部的电池充电,一边给你“充电”,因为你要玩王者荣耀,手机得处于开机状态,屏幕得是亮着的,你的ADC正在走A走A击打小兵,而每个手机充电器的功率是已知的,比如说30W,即adapter最多给你30W,那手机是如何分配30W的呢?以确保电池在正常充电,你玩王者荣耀不受影响呢?电池充电和你玩王者荣耀那个更重要呢?废话不多说,直接进入正题。

还是继续讲玩王者荣耀这件事情,很多小伙伴看到这里,可能拿起了手机, 准备双排上王者了。但是发现手机只要1%的电了,那怎么办呢?你决定使用自己三步绝招。

1. 第一招

你慌乱之中找了一个杂牌充电器(非原装),Charger IC检测到你的输入电压不正常,并且在下降,这时候降低到这个值,输入电流的限制会降低以阻止继续降低。

2. 第二招

你开启了高帧率模式,并将手机亮度开到最大,你的ADC手感逐渐进入状态。但是这时候手机耗电量比较大,给电池充电的电流加上玩王者荣耀的电流已经超过Adapter输出的最大电流,供不应求,系统输出电压就会降低,当输出降低至这个值时,Charger IC会自动进入DPPM模式。

在DPPM模式下,你玩王者的优先级是最大的,你欲求不满,将手机音量又调到最大,耗电量又增大了,系统会偏心,将电池充电的电流减小,将这部分电流匀给你,当然如果你一直“贪得无厌”,系统会逐渐减少电池充电电流,将所有的Adapter输出电流都给你用来玩王者荣耀。

3. 第三招

虽然大家都在帮助你,但是你玩2把,跪2把,太菜了,这时候你找来自己的基友双排,你们开启了语音,这时候耗电量又变大了。在使用第二步招时,Charger IC已经关闭了电池充电,即充电电流为0,Adapter所有的能量都用来给你上王者,当你玩王者的耗电量超过Adapter最大输入时,输出电压会降低,当降低至这个值,电池会忍受自己吃不饱(不充电),舍己为人,把自己的能量也给你了,助你上王者,直到你手感变好,输出电压升高至,电池才停止向你供给能量。

二、三招解读

1、第一招,叫Input DPM Mode

输入动态电源管理模式。当充电的USB端口被配置为USB100(EN2=0,EN1=0)或USB500(EN2=0,EN1=1)模式,系统会监测输入电压,当降低到这个值,输入电流限制降低,以防止输入电压进一步下降,这样可以防止充电芯片设计不良或配置错误的USB源导致系统奔溃。

在Charger IC的SPEC中可以找到这个值。

2、第二招,DPPM Mode

动态电源路径管理模式。当充电电流和系统负载电流之和超过最大输入电流(由EN1、EN2和ILIM引脚设置),输出电压降低。一旦输出引脚上的电压降至,充电芯片会自动进入DPPM模式。在这种模式下,充电电流随着输出电流的增加而减小以保持系统输出。

可以在充电芯片的SPEC上找到这个值,也就是当输出电压降低到电池电压加上100mV时,充电芯片就会进入DPPM模式。

3、第三招,Battery Supplement Mode

电池补充模式。DPPM模式下,如果充电电流降至零,并且系统负载电流增加超过设置的输入电流限制,输出电压进一步降低。当输出电压低于阈值,电池补充系统负载。当输出电压高于阈值时,电池停止补充系统负载。

在电池补充模式下,电池给负载的供电电流是不受调节(BAT-FET是完全打开),但是会有短路保护。当VOUT电压比电池电压低被称为输出短路保护阈值。此时短路恢复计数器开始计数,在时间后,VOUT被打开尝试重启,如果短路仍然存在,VOUT再次被关闭,计数器继续开启计数。

可以在充电芯片的SPEC上找到,即输出电压小于等于电池电压减去40mV时,电池就会补充负载;当输出电压上升至电池电压减去20mV时,电池就会停止补充系统负载。

三、修炼成功

当连接了输入源时,将优先考虑系统负载,DPPM和电池补充模式用于保持系统负载,下图说明了DPPM和补充模式的示例。这就是你为什么能上王者的原因。

现在几乎所有的充电芯片都带有DPPM功能,不带有DPPM功能的充电芯片,系统可能会崩溃,对电池充电也会有不同程度的损害,你的王者之路多亏了DPPM。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

低速模数电路设计4节课——《ADC第1部,低速模数混合电路设计》

掌握低速传感器信号采集的模拟电路设计,ADC芯片选型及应用。相关课程推荐:6部模电全系列教程,助你构建解决问题的基础和方
发烧友学院发表于 2019-05-14 00:00 6091次阅读
低速模数电路设计4节课——《ADC第1部,低速模数混合电路设计》

【每日精选】工程师实用手册:运用放大器设计合集

【Electronics Tutorials连载】最全放大器的分类及介绍--放大器介绍(一) 在本放....
发表于 2020-09-15 14:06 173次阅读
【每日精选】工程师实用手册:运用放大器设计合集

德州仪器:利用常用的微控制器888集团真人集团网站更大限度地提...

无论您使用NTC还是PTC,您的设计都需要一个ADC和一个MCU来测量热敏电阻的电压输出。本文的重点....
发表于 2020-09-15 12:34 123次阅读
德州仪器:利用常用的微控制器888集团真人集团网站更大限度地提...

【每日精选】最全分析:熟练运用放大器设计合集

在本放大器简介教程中,我们已经看到了不同类型的放大器电路,每种都有其自身的优缺点。在下一个关于放大器的教程中...
发表于 2020-09-15 11:48 236次阅读
【每日精选】最全分析:熟练运用放大器设计合集

FPGA与ADC数字数据输出接口的协议及标准

场可编程门阵列(FPGA)与模数转换器(ADC)输出的接口是一项常见的工程设计挑战。本文简要介绍各种....
发表于 2020-09-15 10:29 142次阅读
FPGA与ADC数字数据输出接口的协议及标准

使用高速同步采样ADC精确捕获伺服电机位置

从生产车间到无人驾驶无人机,我们周围都有机器人,它们利用快速,高分辨率,较小的电动机。这种快速旋转的微型电动机...
发表于 2020-09-15 10:09 0次阅读
使用高速同步采样ADC精确捕获伺服电机位置

时序交错式类比数位转换器的技术应用和系统设计解决...

运用时序交错式类比数位转换器(timeinterleavedADC)在每秒高达数十亿次的同步取样类比....
发表于 2020-09-15 09:47 97次阅读
时序交错式类比数位转换器的技术应用和系统设计解决...

精度、分辨率和动态范围之间的差异

精度就是误差,或者说测量值偏离真值的幅度。精度误差可以称为灵敏度错误。分辨率就是测得值的表示或显示精....
发表于 2020-09-15 09:37 89次阅读
精度、分辨率和动态范围之间的差异

中国电信巨头发布了HarmonyOS 2.0和E...

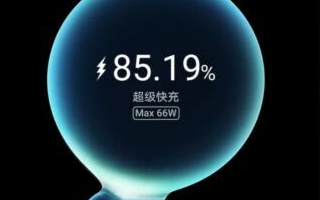

华为还发布了许多针对EMUI 11的促销视频。其中一个视频展示了带有“ Max 66W ”文本的新型....
发表于 2020-09-14 14:21 108次阅读
中国电信巨头发布了HarmonyOS 2.0和E...

安森美半导体在毫秒级的的碳化硅二极管有10倍的过...

SiC应用十几年了,现在这项第三代半导体材料发展现状如何了?记者连线了安森美半导体电源方案部产品市场....
发表于 2020-09-14 11:00 70次阅读
安森美半导体在毫秒级的的碳化硅二极管有10倍的过...

基于ADA2200同步解调器和AD设计线性可变差...

图1所示电路是一款完整的线性可变差分变压器(LVDT)信号调理电路,可精确测量距离机械参考点的线性位....
发表于 2020-09-14 10:23 86次阅读
基于ADA2200同步解调器和AD设计线性可变差...

如何编写基于ARM的裸机程序和基于Linux的驱...

在嵌入式开发中,ADC应用比较频繁,本文主要讲解ADC的基本原理以及如何编写基于ARM的裸机程序和基....
发表于 2020-09-13 09:25 250次阅读
如何编写基于ARM的裸机程序和基于Linux的驱...

集成电路解决方案,降压-升压型IC提供更快的充电

德州仪器(TI)的新型BQ25790和BQ25792降压-升压电池充电器集成电路解决方案提供了最大的功率密度以及通用和快...
发表于 2020-09-11 16:21 38次阅读
集成电路解决方案,降压-升压型IC提供更快的充电

SAR ADC之间的性能比较和输入注意事项

我们继续讲解与逐次逼近寄存器 (SAR) 数模转换器 (ADC) 输入类型有关的内容。在之前的部分中....
发表于 2020-09-11 10:20 134次阅读
SAR ADC之间的性能比较和输入注意事项

基于HY16F198B晶片实现电压电流测量计的应...

工业上的应用对于电压及电流的量测,是最基本却也是最重要的。工业上的压力、温度、湿度等。许多测量都是透....
发表于 2020-09-11 09:30 76次阅读
基于HY16F198B晶片实现电压电流测量计的应...

bq2404x是高度集成的锂离子线性充电器设备

特征 •充电 –1%充电电压精度 –充电准确度10% –引脚可选USB 100mA和500mA最大输入电流限制 –可编程终端...
发表于 2020-09-10 17:36 0次阅读
bq2404x是高度集成的锂离子线性充电器设备

非常低成本的适配器和充电器

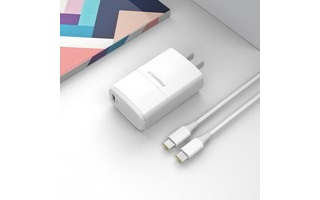

产品亮点 具有成本效益的线性/RCC更换 成本和组件数量最低,恒压(CV)或恒压/恒流(CV/CC)溶液 极其简单...
发表于 2020-09-09 17:35 82次阅读
非常低成本的适配器和充电器

车载充电器的发展情况和解决方案

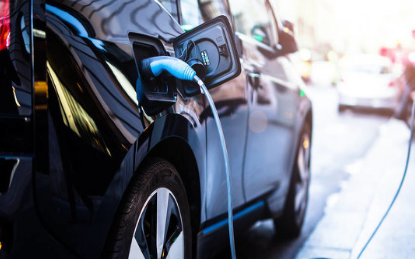

随着电动汽车的销售量攀升,车载充电器(OnBoardCharger,OBC)的市场需求也随之提升,吸....
发表于 2020-09-09 11:57 194次阅读
车载充电器的发展情况和解决方案

基于时间交错技术实现10位/400 MSPS A...

图1. M次交错的n位ADC阵列每一个ADC的采样速率为fs/M,得到的时间交错ADC采样速率为fs....
发表于 2020-09-09 10:38 210次阅读
基于时间交错技术实现10位/400 MSPS A...

充电器插在插座上会下垂,为什么你的充电器老插不稳...

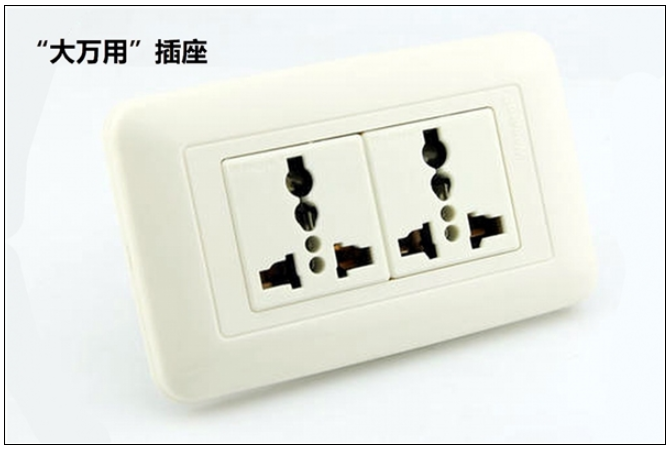

电设备只要运行就必然需要供电使用,不管是电视机、空调、洗衣机,还是小小的一个充电器,他们都需要通过家....
发表于 2020-09-09 09:25 111次阅读
充电器插在插座上会下垂,为什么你的充电器老插不稳...

苹果手机Lightning接口实现抬腕亮屏+人脸...

磁吸式无线充电的工作原理并不复杂,跟智能手表的充电方式大同小异。“咔哒”一声,因为磁力的吸合将充电器....
发表于 2020-09-08 14:42 368次阅读
苹果手机Lightning接口实现抬腕亮屏+人脸...

基于STM32多通道ADC综合应用示例

这里不妨以STM32F302芯片为例,来介绍两种实现上述功能的大致方案以供参考。方案里涉及到ADC规....
发表于 2020-09-08 14:10 224次阅读
基于STM32多通道ADC综合应用示例

关于伺服电机的解决方案资料!

针对电机控制解决方案,ADI公司提供了门类齐全的产品组合,其中包括了模数/数模转换器、放大器、嵌入式处理器、i...
发表于 2020-09-07 23:52 101次阅读
关于伺服电机的解决方案资料!

ADC的3线SPI配置时序

3线SPI与4线SPI配置的主要不同之处在传输的数据格式以及I/O转换上。其读写数据格式由控制命令+....
发表于 2020-09-07 17:12 135次阅读
ADC的3线SPI配置时序

ADC的4线SPI配置时序介绍与分析

从ads52j90的数据手册我们不难发现,其SPI控制模块主要包含4根信号线SEN,SCLK,SDI....
发表于 2020-09-07 17:09 272次阅读
ADC的4线SPI配置时序介绍与分析

FPGA通过SPI对ADC配置简介-----什么...

SDIO—当进行读操作时,SDIO作为输出口SDO,串行数据从ADC输出,进入FPGA;当进行写操作....
发表于 2020-09-07 17:07 171次阅读
FPGA通过SPI对ADC配置简介-----什么...

CV8988 ADC模拟加数字转数字HDMI芯片可替代ADI系列

CV8988 集成了高性能的10bit 视频ADC 和24bit音频ADC 以及成熟可靠的HDMI1.3 编码发送模块, 支持模拟V...
发表于 2020-09-06 16:10 215次阅读
CV8988 ADC模拟加数字转数字HDMI芯片可替代ADI系列

使用无源低通滤波器来降低噪声

基准电压设置输入模拟信号的限值,ADC可以解析该信号。公式1是ADC的理想转换函数,其中输出数字码(....
发表于 2020-09-04 16:43 259次阅读
使用无源低通滤波器来降低噪声

单并联BLDC电机控制器,节省空间,时间和BOM的新方案!

意法通过STSPIN32F0B片内系统扩展了其STSPIN32可编程电机控制器系列,从而实现了具有成本效益的单路电流...
发表于 2020-09-04 14:12 101次阅读
单并联BLDC电机控制器,节省空间,时间和BOM的新方案!

数据转换器在信号链中的特点及作用分析

本文中,我们将关注信号链的一部分:数据转换器(参见图1),但首先必须了解模拟和数字世界。
发表于 2020-09-04 10:10 89次阅读
数据转换器在信号链中的特点及作用分析

温湿度监控系统中的温湿度传感器模块HCPV-20...

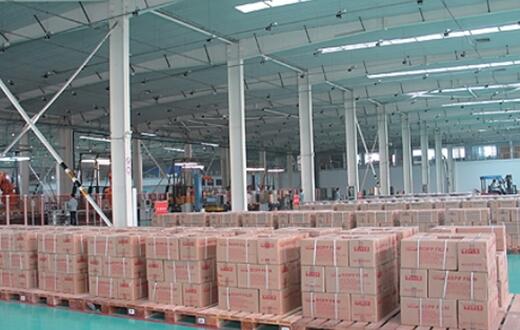

以前,卷烟物流配送中心仓库如果在夜晚断电,相关管理人员已下班回家,无法了解到相关情况。而设备一直处于....
发表于 2020-09-04 07:04 527次阅读
温湿度监控系统中的温湿度传感器模块HCPV-20...

变频器维修之欠压故障的处理方法

变频器维修之欠压故障的处理是什么呢?这就是本期我们要为大家讲的相关问题了,具体请看下面的阐述吧:
发表于 2020-09-03 15:58 185次阅读
变频器维修之欠压故障的处理方法

是什么对ADC的SFDR构成限制?

谐波频率是基波频率的整数倍数。对于设计良好的单芯片ADC内核,SFDR一般主要由载波频率与目标基波频....
发表于 2020-09-02 14:22 323次阅读
是什么对ADC的SFDR构成限制?

Giga ADC的架构及优化输出杂散性能的主要措...

Giga ADC是TI推出的采样率大于1GHz的数据转换产品系列,主要应用于微波通信、卫星通信以及仪....
发表于 2020-09-02 10:16 150次阅读
Giga ADC的架构及优化输出杂散性能的主要措...

利用精密匹配的电阻器网络实现高精度放大器和ADC...

某些理想的运算放大器配置会假定反馈电阻器呈现完美的匹配。而事实上,电阻器的非理想性会对各种电路参数产....
发表于 2020-09-02 10:11 206次阅读
利用精密匹配的电阻器网络实现高精度放大器和ADC...

集成放大器和抗混叠滤波器的ADC模拟输入网络研究

在考虑噪声因素以及与ADC模拟输入和共模电压节点有关的其他失真情况时,自带开关电容输入采样网络的AD....
发表于 2020-09-02 10:01 127次阅读
集成放大器和抗混叠滤波器的ADC模拟输入网络研究

交错式ADC的带宽失配问题的解决方案分析

交错式ADC之间的带宽失配应该是对于设计师而言最难解决的失配问题。 如图1所示,带宽失配具有增益和相....
发表于 2020-09-02 09:56 102次阅读
交错式ADC的带宽失配问题的解决方案分析

常见的转换器交流性能特征有哪些,都有什么作用

在消费、医疗、汽车甚至工业领域,越来越多的电子产品利用高速信号技术来进行数据和语音通信、音频和成像应....
发表于 2020-09-01 13:59 159次阅读
常见的转换器交流性能特征有哪些,都有什么作用

芯海科技形成 ADC+MCU 的完整信号链路?

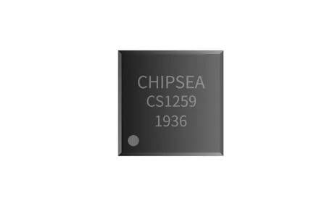

信号链芯片一直是国内半导体产业较为薄弱的领域,国际大厂经过多年发展,凭借资金、技术、客户资源、品牌等....
