内存时序是什么?时序对内存性能影响有多大呢?

2020年07月31日 15:20 次阅读

内存时序和内存频率一样,都代表了一款内存性能的高低。

内存时序由4个数字组成,中间用破折号隔开,例如16-18-18-38

这些数字表示延迟,也就是内存的反应时间。当内存接收到CPU发来的指令后,通常需要几个时钟周期来处理它,比如访问某一块数据。所以,时间越短,内存性能越好。

频率和时序一起,共同决定了内存可以跑得多快。不过相比频率,时序由四位数字组成,每一个数字都代表不同的含义,在理解上自然更加复杂一些。

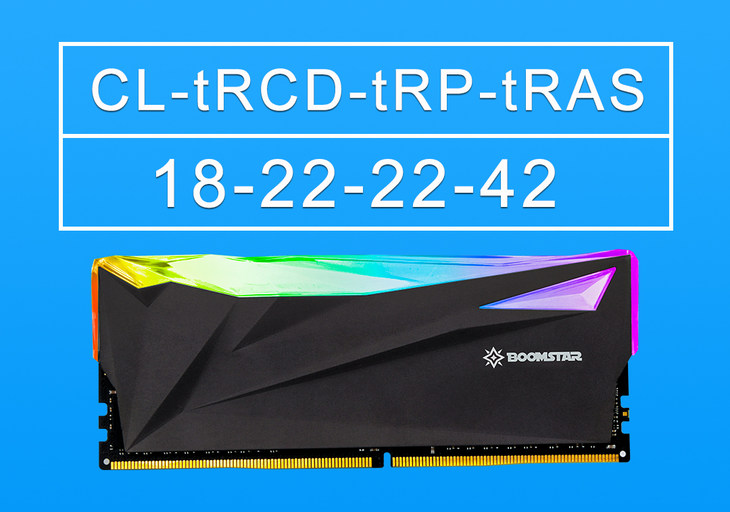

内存时序分别对应的参数为“CL-tRCD-tRP-tRAS”,单位为时间周期,它们的含义依次为:

CL(CAS Latency):列地址访问的延迟时间,是时序中最重要的参数。

tRCD(RAS to CAS Delay):内存行地址传输到列地址的延迟时间;

tRP(RAS Precharge Time):内存行地址选通脉冲预充电时间;

tRAS(RAS AcTIve TIme):行地址激活的时间。

看完它们的含义是不是很懵圈?没关系,给你举个例子。

我们可以把内存存储数据的地方想象成上面这样,每个方格都存储着不同的数据。CPU需要什么数据,就向内存发来指令,比如想要的位置是C4。

接下来内存就要先确定数据具体在哪一行,所以时序的第二个参数tRCD就是代表这个时间,意思就是内存控制器接收到行的指令后,需要等待多长时间才能访问这一行。

由于这一行含有多个数据,内存并不能哪一个才是CPU需要找的,所以tRCD的值是一个估值。这就是为什么小幅改动这个值并不会影响内存的性能表现。

内存确定了行之后,要想找出数据,还得确定列。那么时序的第一个数字,也就是CL(CAS),表示内存确定了行数之后,还得等待多长时间才能访问具体列数的时间(时间周期)。

行列必然产生交点,也就是说确定了行数和列数之后,就能准确找到目标数据,所以CL是一个准确的值,任何改动都会影响目标数据的位置,所以它在时序当中是最关键的一个参数,对内存性能的发挥着举足轻重的作用。

内存时序的第三个参数tRP,就是如果我们已经确定了一行,还要再确定另外一行所需要等待的时间(时间周期)。

然后第四个参数tRAS,可以简单理解成是留个内存写入或者读取数据的一个时间,它一般接近于前三个参数的总和。

所以,在保障稳定性的前提下,内存时序越低越好。

那么,时序对内存性能影响有多大呢?

我们做了一个测试,在保持内存频率不变的情况下,内存性能随着时序的变小而不断变强。

不过相比之下,时序改变后,内存延迟的变化比内存读写速度的变化更加明显,这也说明了时序的影响侧重在延迟方面。

现在,关于时序,你搞懂了吗?

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

《计算机体系结构》硬件篇3 之 CPU组成

点击右方"佳嵌"图标,可以看所有课程。我们将《嵌入式工程师-系列课程》分成两大阶段:第一阶段:《计算机体系结构》课程&n
发烧友学院发表于 2018-12-07 00:00 2337次阅读
《计算机体系结构》硬件篇3 之 CPU组成

宁畅定制液冷方案让服务器倍享清凉

互联网的快速发展,使人们对网络、云端以及各类大数据处理诉求不断增加,随之而来的是对服务器产品性能的更....
发表于 2020-07-31 14:13 34次阅读
宁畅定制液冷方案让服务器倍享清凉

使用GreenPAK进行温度到频率转换

通常,传感器将测得的物理值转换为模拟信号,温度传感器也不例外。而为了由CPU或计算机进行处理,必须将....
发表于 2020-07-31 09:29 152次阅读
使用GreenPAK进行温度到频率转换

请问如何解决CPU与EDMA读写EMIF总线冲突的问题?

各位大侠工程师你们好: 项目简单的介绍:         我使用的C6424采用EDMA 给...
发表于 2020-07-30 17:10 0次阅读
请问如何解决CPU与EDMA读写EMIF总线冲突的问题?

嵌入式微处理器的选择原则_嵌入式微处理器的特点

嵌入式微处理器是由通用计算机中的CPU演变而来的。它的特征是具有32位以上的处理器,具有较高的性能,....
发表于 2020-07-30 15:24 44次阅读
嵌入式微处理器的选择原则_嵌入式微处理器的特点

英特尔Alder Lake-S处理器相关信息公布

目前英特尔第十代Comet Lake-S处理器即将上市,而在它后面还有14nm的Rocket Lak....
发表于 2020-07-30 15:16 207次阅读
英特尔Alder Lake-S处理器相关信息公布

英特尔基于7nm的CPU产品将比他们计划的晚了大...

英特尔还指出:“主要驱动因素是英特尔7纳米工艺的产量,根据最新数据,现在该趋势要比该公司的内部目标低....
发表于 2020-07-29 16:08 287次阅读
英特尔基于7nm的CPU产品将比他们计划的晚了大...

行业变局回望 英特尔暴跌16% 台积电涨9.4%

一场大变局正在半导体行业上演,英特尔暴跌16%,台积电涨9.4%,还有还有很大大手笔的收购,更有中芯....
发表于 2020-07-29 11:51 173次阅读
行业变局回望 英特尔暴跌16% 台积电涨9.4%

电脑新玩法:程序员用CPU烤肉 全新电脑被当废品...

疫情逐步恢复后,互联网创业公司业务量猛增,很多程序员又开启了“996”模式。熬夜加班的日子难免枯燥,....
发表于 2020-07-29 10:35 2636次阅读
电脑新玩法:程序员用CPU烤肉 全新电脑被当废品...

小米M2007J1SC手机已经以出色的成绩出现在...

M2007J1SC在AnTuTu的CPU和GPU测试中分别得分182,883和292,704。在内存....
发表于 2020-07-29 09:49 179次阅读
小米M2007J1SC手机已经以出色的成绩出现在...

电脑打开网页很慢怎么办的解决办法

电脑配置太低是导致打开网页速度过慢的一个根本的原因。我们可以查看自己电脑配置来确定是否是因为配置过低....
发表于 2020-07-29 09:42 358次阅读
电脑打开网页很慢怎么办的解决办法

锐龙7 2700对比 i5-9600KF测评

一、前言:锐龙7 2700降到900元了 那么它还能满足我们现在的需求吗? 采用Zen 2构架的锐龙....
发表于 2020-07-28 17:54 365次阅读
锐龙7 2700对比 i5-9600KF测评

英特尔宣布其7纳米CPU至少延迟了六个月

据英特尔称:“该公司基于7nm的CPU产品的时间相对于先前的预期大约偏移了六个月。主要驱动因素是英特....
发表于 2020-07-28 15:01 636次阅读
英特尔宣布其7纳米CPU至少延迟了六个月

AMD锐龙3 3100&锐龙3 3300...

两者之间有一个比较明显的差异,锐龙3 3300X是四个核心都在一个单元内,16MB的L3是四个核心共....
发表于 2020-07-28 10:37 484次阅读
AMD锐龙3 3100&锐龙3 3300...

x86处理器市场调查数据 AMD所有细分市场占比...

在桌面处理器与移动处理器两大市场,PC计算机的数量一直保持着较稳定的数据,而如今笔记本电脑成了许多办....
发表于 2020-07-27 15:04 467次阅读
x86处理器市场调查数据 AMD所有细分市场占比...

NPU比普通的CPU有什么优势?

这些ASIC有一种特殊的架构设计,使它们能够更快地执行机器学习模型,而不是将数据卸载到服务器,然后等....
发表于 2020-07-27 11:12 401次阅读
NPU比普通的CPU有什么优势?

生成的频率仍在精确生成,但在200M输出上只有192M的原因?

大家好! 我对7系列MMCM向导有一个奇怪的行为; 希望有人能够帮助我: 我的参考时钟为100M。 使用MMCM,我...
发表于 2020-07-27 07:30 0次阅读
生成的频率仍在精确生成,但在200M输出上只有192M的原因?

麒麟990性能实测:CPU、GPU以及AI算力

 本次测试使用荣耀V30 PRO作为测试机器,同时加入了麒麟980、高通骁龙855 Plus、苹果A....
发表于 2020-07-26 12:29 1121次阅读
麒麟990性能实测:CPU、GPU以及AI算力

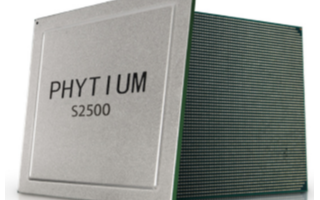

飞腾发布高可扩展芯片腾云S2500 开启多路服...

作为芯片研发“国家队”的核心成员和新基建的重要力量,飞腾公司已经形成完整的多样化算力产品谱系,为从端....
发表于 2020-07-26 11:59 546次阅读
飞腾发布高可扩展芯片腾云S2500  开启多路服...

vivo S6详细评测 感受5G与4G的悬殊落差

网速方面,我们使用主流的Speedtest软件进行测试,需要提一下的是,笔者此番测试是在家里的卧室当....
发表于 2020-07-26 10:18 1203次阅读
vivo S6详细评测 感受5G与4G的悬殊落差

新基建推动国产CPU从跟跑到并跑,飞腾重磅发布腾...

飞腾新一代高可扩展多路服务器芯片腾云S2500正式亮相,该款多路服务器芯片采用16纳米工艺,主频2.....
发表于 2020-07-24 16:33 328次阅读
新基建推动国产CPU从跟跑到并跑,飞腾重磅发布腾...

基于UC7420芯片实现大坝安全监测系统的设计

随着科学技术的发展,人们不断把目光投向水利综合自动化的实现,这一新课题已得到广泛的研究,少部分水库综....
发表于 2020-07-24 14:35 107次阅读
基于UC7420芯片实现大坝安全监测系统的设计

未来国产服务器CPU产业将如何发展?

那么,中国的服务器CPU产业目前的发展状况如何?从市场角度来看,随着大数据、云计算的快速发展,服务器....
发表于 2020-07-24 14:28 973次阅读
未来国产服务器CPU产业将如何发展?

服务器的基本配置_服务器的配置怎么看

本文主要阐述了服务器的基本配置及服务器的配置的查看方法。
发表于 2020-07-24 10:16 430次阅读
服务器的基本配置_服务器的配置怎么看

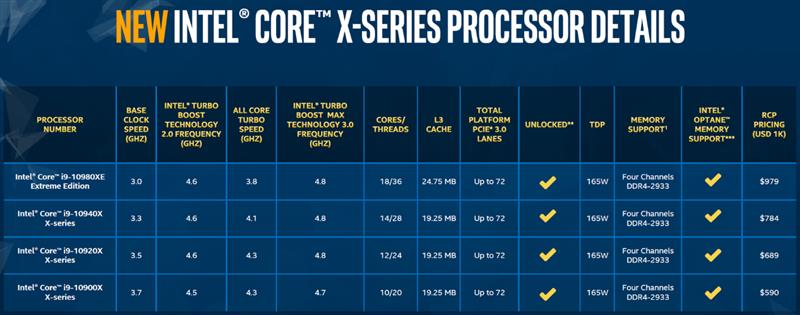

十代酷睿i9-10920X 12核心、酷睿i9-...
