台式机低功耗平台的电源选择方案

39度创意研究所 2020-09-16 15:02 次阅读

  适用人群:使用低功耗平台的用户(60W以下);对噪音、功耗有较高要求的用户;对机箱体积有要求的用户。

  平台 E2160+G31 E3200+G41 E5300+G41 奔睿平台 凌动平台 离子平台 速龙Ⅱ240+785G

  功耗(W) 30~60 30~60 30~60 20~30 20~35 20~35 40~90

  对于低功耗平台的电源选择,目前主要有两个方案,首先是传统ATX电源,其次是直流电源。传统电源在空负载情况下,仍然会有10W左右的自身功耗。抛开转换效率,只是这空负载下的功耗,就相当于给平台增加了20%至30%功耗,无法满足节能的需求。直流电源在空负载时,功耗极低,能够取得比传统电源更好的节能效果。目前直流电源的功率主要为60W至120W左右,正好符合奔睿等低功耗平台的需要。而且,直流电源的引入还会减小平台的噪音、热量,非常适合普通用户。

  直流电源材料准备

  电脑上使用的直流电源,主要分为机箱外部的电源适配器和机箱内部的变压模块两个部分。电源适配器负责将220V市电转换为变压模块所需的12V至20V直流,然后再通过变压模块,将电压转换成电脑所需的12V、5V、3.3V等各种电压。电源适配器和变压模块都可在电脑城或网购获得。

  1.电源适配器的选择

  台式机使用的电源适配器与和笔记本上使用的电源适配器,输出电压一般保持在12V~21V,如果接口和输出电压保持一致,是完全可以通用的。再加上目前很多台式机直流电源变压模块支持12V~19V的电压,只要接口一致,可以兼容更多电源适配器。

  目前,台式机直流电源一般属于工包产品,并没有正规的品牌和质保,很多电源适配器都是属于工厂的OEM尾单或完全的山寨产品。选择台达、建兴、航嘉等知名电源厂家的笔记本电源适配器产品,稳定性和安全性有所保障。

  2.变压模块的选择

  变压模块处在为电脑平台二次变压的位置,虽然结构并没有电源适配器这么复杂,但是需要面对更高的运行电流,因此质量同样不可忽视。不过变压模块一般为裸露的PCB结构,做工和质量都可清楚地看见,降低了选择的难度。选择时,除了要根据机箱所需的外形对变压模块进行挑选外,还得要求产品有较好的做工、足量的电容、大号的电感、高品质的mos管。同时为了兼容更多电源适配器,最好选者12V至21V或12V至19V的变压模块。

  有一个简单的辨别方法,可以鉴别变压模块是否支持12V以上的电压。一般12V的变压模块,要将12V的电压变压成一路5V输出、一路3.3V输出,同时将自己原有的12V输出,因此只需要两个变压环节,而每个变压环节至少需要一个电感,而19V或其他电压的变压模块则需要在此基础上再变压出一路12V电压输出,因此需要有三个或三个以上的变压环节,因此那些只有两颗电感的变压模块,一般只能使用12V输入。

  实战搭载步骤

  对于那些传统的ATX机箱或没有预留变压模块的机箱,就得自己动手安装直流电源。安装过程较为简单,就是将变压模块植入机箱内部,再将电源适配器的供电接口连接到变压电路上。

  1.选择空间学会固定

  传统机箱的剩余空间非常多,例如空闲的硬盘位、光驱位,都是可以用来安装变压模块的,而很多变压模块上均有螺丝孔。

  最好利用变压模块上的螺丝孔与机箱上的闲置主板螺丝位安装变压模块。这样不但变压模块与机箱之间有一段安全的绝缘距离,模块也得到了固定。此外,在安装时,可在变压模块下方垫一块塑料片,有效防止元件短路

  2.连接电源适配器

  安装变压模块后,将外部的电源适配器的电源线引入机箱,就变得容易多了。此时需要大家有基础的电工知识,因为很多机箱没有为外接插头预留位,重新在机箱上开孔又可能导致灰尘进入,因此需要将电源适配器输出接口上的电线剪断,然后将剪断的电源线穿过机箱上任何一个散热孔,再将把剪断的接头在机箱内部重新连接上,最后连接到变压模块。



  低功耗平台直流电源搭载结构图

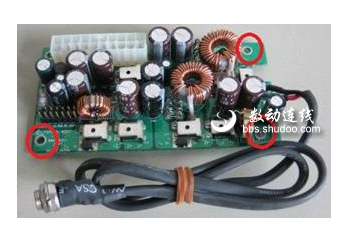

  结合变压模块上的螺丝孔位寻找安装位置

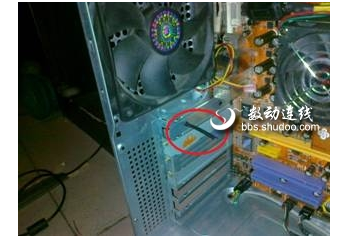

  通过机箱散热孔可能将电源线连接到变压模块
