E拆解:国产无线蓝牙耳机第三章——恩科EW10

智能移动终端拆解开箱图鉴 2020-05-19 16:27 次阅读

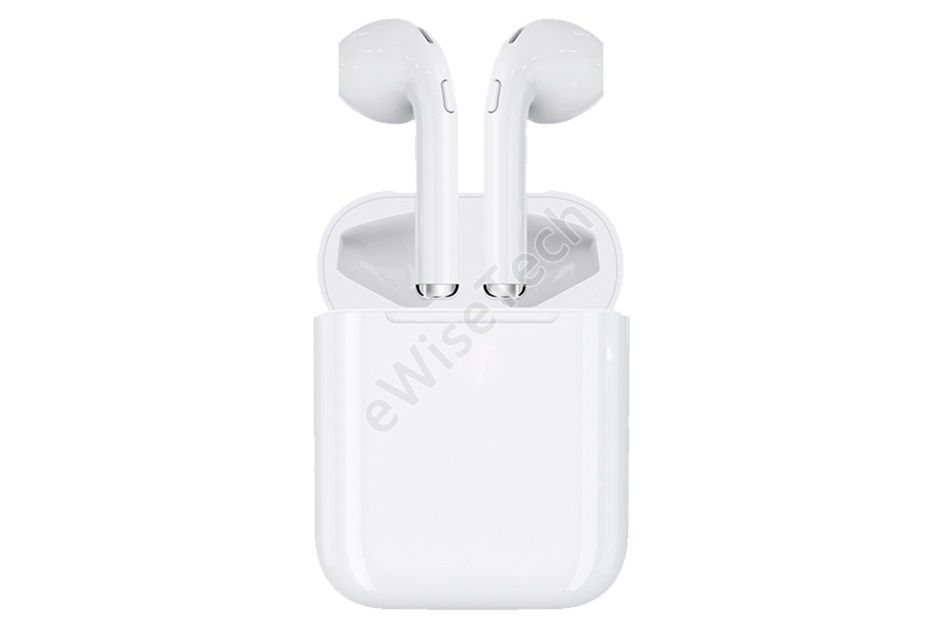

月初时,小E发布了两款国产的无线蓝牙耳机的拆解分析。今天就要来分析第三款了,是恩科EW10。

恩科EW10选择的是半入耳式的设计,支持蓝牙5.0 ,选用了PixArt的蓝牙5.0双模立体音讯SoC。耳机中电池容量30mAh,而充电盒容量则为1500mAh。

拆解步骤

恩科EW10耳机通过卡扣固定,可用镊子撬开。撬开外壳后,锂聚合物电池在手柄外壳一侧,扬声器模块通过一组音频线用锡焊固定在另一侧外壳内。

耳机锂聚合物电池用双面胶贴合固定在耳机手柄壳体内,底部充电触点是两个可拆卸金属插针。壳体内侧有一块用于密封的泡棉材料,边缘有一块扁圆形磁铁作为配重。

耳机底部塑料底壳为类似插销状形式,两侧凹槽正好固定住耳机内主板。



断开电池与主板之间的连接导线,抽出耳机主板。主板为双面板设计,底部两处金属弹片与可拆卸的金属顶针接触,实现充电功能。

耳机内使用的是一块30mAh的锂聚合物电池,型号:AP400909。

耳机内使用了一枚10毫米镀钛振膜铝合金金属音腔扬声器,扬声器用少量胶水黏贴固定。

耳机主板主要IC(下图):

1-蓝牙天线开关芯片

2-Nor Flash芯片

3-麦克风

4-PixArt-蓝牙v5.0 EDR/BLE双模式立体声音频SoC

耳机总结

恩科EW10耳机配有实体触控按键用来控制耳机播放暂停和接听电话功能。拆解相对简单,塑料外壳使用卡扣方式固定,器件间使用锡焊方式连接,耳机内只有扬声器和电池的固定使用了少量黏胶。使用的是铝合金音腔,播放声音略大,但在使用过程中能听到电流声。

充电盒主体与外壳之间使用卡扣方式固定,用撬棍沿着耳机安放槽与外壳间的缝隙撬开,向上拉出充电盒主体,充电盒外壳内没有散热材料和防尘材料。

充电盒主体一面贴有一块锂聚合物电池,主板由两块PCB板呈90度交叉方式固定,用两颗十字螺丝固定。

锂聚合物电池用一块泡棉胶贴合固定在耳机安放槽背面,两条线通过锡焊方式连接主板。电池容量为1500mAh,型号:XYT103838.

耳机安放槽上有两块磁铁,用于吸附两个耳机。

充电盒主板主要IC(下图):

1-单片机芯片

2-升压芯片

3-电路保护芯片

总结

充电盒结构简单,1500mAh锂聚合物电池仅使用泡棉胶固定,充电时有一定发热量,但是盒体内没有散热材料和必要的防尘材料。整体结构非常简单,但是也略显粗糙。(编:歆

好奇前两款耳机?eWisetech搜库都已上线啦!

AIR Plus

QCY-T1S
