瑞萨电子推出高可靠高性能100V半桥MOSFET驱动器

2020年06月29日 10:54 次阅读

强健的HIP221x驱动器具备高速和高压特性,延续瑞萨MOSFET驱动器在工业和消费应用领域的25年辉煌。

2020 年 6 月 29 日,日本东京讯 - 全球领先的半导体解决方案供应商瑞萨电子集团(TSE:6723)今日宣布推出两款全新100V半桥MOSFET驱动器——HIP2211和HIP2210。HIP2211是瑞萨电子备受欢迎的ISL2111桥驱动器的新一代引脚兼容升级产品;新款HIP2210提供三电平PWM输入,以简化电源和电机驱动器设计。HIP2211和HIP2210非常适用于48V通讯电源、D类音频放大器、太阳能逆变器和UPS逆变器。该产品坚固耐用,可为锂离子电池供电的家用和户外产品、水泵及冷却风扇中的48V电机驱动器供电。

瑞萨电子推出高可靠高性能100V半桥MOSFET驱动器

HIP221x驱动器专为严苛工作条件下的可靠运行而设计,其高速、高压HS引脚可承受高达-10V的持续电压,并以50V/ns速度转换。全面的欠压保护与HIP2210的可编程防击穿保护协同工作,以确保其驱动的MOSFET不会因电源或其它外部故障而损坏。瑞萨HIP221x驱动器具有强大的3A驱动拉电流和4A驱动灌电流,以及极快的15ns典型传播延迟和2ns典型延迟匹配,是高频开关应用的最佳解决方案。HIP2210和HIP2211两款产品均旨在搭配瑞萨先进的DC/DC及无刷电机驱动系统中的微控制器而设计。

瑞萨电子工业与通信事业部副总裁Philip Chesley表示:“创新的HIP221x延续了我们在Harris智能电源(HIP)半桥驱动器研发领域25年行业领先的辉煌历史。强大且稳健的抗噪性、超低传输延迟及高系统效率是我们的客户对整个HIP半桥MOSFET驱动器系列所依赖的关键特性。”

HIP2211和HIP2210的关键特性

  • 15VDC自举电源最大电压(最大绝对值为120V HS)可支持100V半桥架构
  • 宽VDD电压,工作范围为6V至18V(最大绝对值为20V)
  • HS引脚可承受高达-10V的电压和50V/ns电压转换速率
  • 集成0.5Ω典型自举二极管,无需使用外部分立二极管
  • VDD和引导UVLO防止低栅极电压驱动NFET
  • 通过RDT引脚(仅适用于HIP2210)的可调死区时间延迟可防止击穿,单电阻可调范围为35ns至350ns

供货信息

HIP2211和HIP2210现可从瑞萨电子全球分销商处购买,两款产品1,000片批量时单价均为1.3美元。HIP2211采用8引脚SOIC和10引脚4mm x 4mm TDFN封装。

HIP2210采用10引脚4mm x 4mm TDFN封装。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

微处理器和微控制器的联系和区别

自从英特尔于1971年开发的第一款商用微处理器(4位4004)到目前的I9系列(64位)微处理器,已....
发表于 2020-06-29 10:02 4次阅读
微处理器和微控制器的联系和区别

嵌入式开发人员如何利用好微控制器中的硬件和软件

要使设备安全有效的运行,需要开发人员选择一种包含特定硬件和软件特性的微控制器。这些特性包括真正的随机....
发表于 2020-06-29 09:41 8次阅读
嵌入式开发人员如何利用好微控制器中的硬件和软件

基于强化学习的机器人控制测量

硬件多样化:预设Arduino和树莓派的硬件包,支持微控制器、PLC、FPGA、GPU等多种设备。不....
发表于 2020-06-28 15:43 479次阅读
基于强化学习的机器人控制测量

如何使用微控制器测量电容

微控制器已不是新兴事物,对于微控制器,大家或许都有所了解。在往期文章中,小编对微控制器做过一定介绍。....
发表于 2020-06-27 16:04 654次阅读
如何使用微控制器测量电容

微控制器到底是什么?微控制器有怎么样的应用

微控制器的使用已渗透入生活各方面,为增进大家对微控制器的了解,本文将对微控制器、微控制器应用予以介绍....
发表于 2020-06-27 10:25 183次阅读
微控制器到底是什么?微控制器有怎么样的应用

基于LPC2119微控制器设计实现高速公路隧道智...

隧道是高速公路的重要组成部分,隧道照明系统是车辆能够安全地进入、通过和离开隧道区域必不可少的基本保证....
发表于 2020-06-26 19:06 41次阅读
基于LPC2119微控制器设计实现高速公路隧道智...

基于电容式倾角传感器CAV424检测系统的软硬件...

CAV424是一个多用途的处理各种电容式传感器信号的完整的转换接口集成电路。它同时具有信号采集(相对....
发表于 2020-06-26 17:51 28次阅读
基于电容式倾角传感器CAV424检测系统的软硬件...

Maxim 推出MAX32670低功耗Arm® ...

MAX32670能够以40µW/MHz功耗执行闪存命令,与最接近的竞争方案相比,功耗降低40%。
发表于 2020-06-24 17:01 96次阅读
Maxim 推出MAX32670低功耗Arm® ...

瑞萨电子凭借高精度电感式位置传感 开创工业电机...

瑞萨电子汽车传感器事业部副总裁Christian Wolf表示:“随着对高精度、高效率和低成本的要求....
发表于 2020-06-24 14:38 104次阅读
瑞萨电子凭借高精度电感式位置传感  开创工业电机...

在48V HEV/EV系统中信号隔离的重要性分析

多电压电平的存在需要隔离来保护低压电路免受高压影响。显然,对于400V及以上的电池,您需要隔离,但在....
发表于 2020-06-23 15:59 654次阅读
在48V HEV/EV系统中信号隔离的重要性分析

MCU微控制器的多种省电模式保证低功耗应用要求

上海灵动微电子是国内专注于生产MCU微控制器与应用方案的供应商,迄今为止已为市场提供了上亿只MCU产....
发表于 2020-06-23 15:35 44次阅读
MCU微控制器的多种省电模式保证低功耗应用要求

意法半导体推出STM32数字电源生态系统,加快先...

数字电源是能够优化能源效率并通过捕获丰富的数据来实现诊断和安全保护功能的新一类设备,设计人员可以通过....
发表于 2020-06-22 14:59 304次阅读
意法半导体推出STM32数字电源生态系统,加快先...

如何对微控制器进行省电管理

微控制器的使用越来越多,在现实诸多方面均有微控制器的身影。但在实践过程中,暴露出一些微控制器问题,譬....
发表于 2020-06-21 10:28 589次阅读
如何对微控制器进行省电管理

ST系列STM8S003F3P6单片机芯片介绍

众所周知,意法半导体的STM8S系列主流8位微控制器适于工业、消费类和计算机市场的多种应用,特别是要实现大批量的...
发表于 2020-06-20 11:00 177次阅读
ST系列STM8S003F3P6单片机芯片介绍

STM32F030C8T6的微控制器/单片机

STM32F030C8T6微控制器是一款32位M0系列LQFP-48 单片机,性价比很高的ARM单片机,在电动车及家电行业中...
发表于 2020-06-20 09:37 608次阅读
STM32F030C8T6的微控制器/单片机

影像撷取CCAP,采用Cortex-M4 M48...

一、M483KGCAE2A介绍: NuMicro M480 系列微控制器 M483KGCAE2A,基....
发表于 2020-06-20 09:01 65次阅读
影像撷取CCAP,采用Cortex-M4 M48...

智能3D传感发射模块深度信息的广泛应用

图片已成为社交媒体的重要组成部分,为了展现完美的图片,人们通常通过美图软件的滤镜功能来增强图像。尽管....
发表于 2020-06-17 15:01 425次阅读
智能3D传感发射模块深度信息的广泛应用

工业互联网对传感器提出新挑战

“工业互联网和传感器是相辅相成、互促共进的关系。”中国电子信息产业发展研究院信息化与软件产业研究所工....
发表于 2020-06-17 11:25 403次阅读
工业互联网对传感器提出新挑战

首款集成了蓝牙5的RA微控制器(MCU)产品RA...

瑞萨电子物联网平台事业部副总裁伊藤荣表示:“这已经不是瑞萨第一次提供支持蓝牙5的MCU,RA4W1可....
发表于 2020-06-15 09:13 348次阅读
首款集成了蓝牙5的RA微控制器(MCU)产品RA...

谁有关于战舰V3的NRF24L01的程序啊,需要实现单片机与PC的通信

使用1个NRF24L01串口转换器,两个NRF24L01模块在电脑与微控制器之间建立通信关系。...
发表于 2020-06-12 04:35 36次阅读
谁有关于战舰V3的NRF24L01的程序啊,需要实现单片机与PC的通信

STEVAL-IPT007V1是基于ST8034HC的智能卡接口评估板

STEVAL-IPT007V1,ST8034xx接口设备评估板放置在智能卡和微控制器之间,提供所有必要的电源,保护...
发表于 2020-06-11 15:09 256次阅读
STEVAL-IPT007V1是基于ST8034HC的智能卡接口评估板

基于PSoC微控制器的模拟功能创建复音钢琴

可以使用PSoC微控制器的模拟功能创建复音钢琴,并利用硬件乘法/累积功能创建创新的数字处理算法...
发表于 2020-06-11 06:25 116次阅读
基于PSoC微控制器的模拟功能创建复音钢琴

瑞萨电子凭借聚焦的市场战略及广泛产品组合为导向,...

瑞萨电子集团今日宣布进一步整合中国、中国台湾和亚太地区渠道合作伙伴,以调整公司市场战略。
发表于 2020-06-10 16:53 675次阅读
瑞萨电子凭借聚焦的市场战略及广泛产品组合为导向,...

ATxmegaA3BU-XPLD,AVR XMEGA-A3BU Xplained评估套件是评估ATxmega256A3BU微控制器的硬件平台

ATxmegaA3BU-XPLD,AVR XMEGA-A3BU Xplained评估套件是评...
发表于 2020-06-10 15:03 342次阅读
ATxmegaA3BU-XPLD,AVR XMEGA-A3BU Xplained评估套件是评估ATxmega256A3BU微控制器的硬件平台

为工业4.0启用可靠的基于状态的有线监控 <...

要对工业机器实施基于状态的监控,可以利用一系列传感器数据,如电气测量、振动、温度、油品质量、声学和流....
发表于 2020-06-10 11:41 639次阅读
为工业4.0启用可靠的基于状态的有线监控 <...

瑞萨电子采用人工智能气味感测技术,升级ZMOD4...

瑞萨电子物联网及基础设施事业本部传感器解决方案事业部高级总监Uwe Guenther表示:“IAQ市....
发表于 2020-06-10 10:42 455次阅读
瑞萨电子采用人工智能气味感测技术,升级ZMOD4...

HT32F50343最高运行速度为多少?

Holtek推出全新一代5V USB MCU系列微控制器HT32F50343,采用Arm Corte....
发表于 2020-06-10 09:26 243次阅读
HT32F50343最高运行速度为多少?

瑞萨电子RZ/V系列微处理器 搭载图像处理AI...

在诸如工业与基础设施监控摄像头、零售业用扫码枪和POS终端设备的智能摄像头等应用中,对具有实时、基于....
发表于 2020-06-09 14:35 323次阅读
瑞萨电子RZ/V系列微处理器  搭载图像处理AI...

具有I/O功能的用于MC9S08DZ60微控制器

用于MC9S08DZ60微控制器的SEVB9S08DZ60,S08D系列评估板。 SEVB9S08...
发表于 2020-06-05 15:07 199次阅读
具有I/O功能的用于MC9S08DZ60微控制器

灵动微MM32F103单片机的常见问题解答

灵动微MM32F103系列产品使用高性能内核M3的 32 位微控制器,典型工作频率可达144MHZ,....
发表于 2020-06-05 14:20 97次阅读
灵动微MM32F103单片机的常见问题解答

瑞萨电子推出全新I3C总线扩展产品

瑞萨电子数据中心事业部副总裁Rami Sethi表示:“I2C和SMBus等接口已应用数十年,其性能....
发表于 2020-06-04 14:39 359次阅读
瑞萨电子推出全新I3C总线扩展产品

ATTINY817评估套件是用于评估最新的tinyAVR微控制器

ATTINY817-XPRO,ATtiny817 Xplained Pro评估套件是用于...
发表于 2020-06-03 10:51 108次阅读
ATTINY817评估套件是用于评估最新的tinyAVR微控制器

德州仪器:提高楼宇/家居自动化能效的优化设计方案

在能效方面,设计工程师需要考虑很多因素,他们必须在功能、电池预期寿命和电路板各器件的平均电流消耗之间....
发表于 2020-06-02 08:58 624次阅读
德州仪器:提高楼宇/家居自动化能效的优化设计方案

基于AT89C51微控制器实现具有道路学习记忆的...

随着科学技术的不断发展,机器人技术在航天、海洋、军事、建筑、交通、工业及服务业等领域已经取得广泛的应....
发表于 2020-05-31 16:16 244次阅读
基于AT89C51微控制器实现具有道路学习记忆的...

基于闪存的MC9S12NE64微控制器解决单芯片...

在一个星期一的凌晨5点,一座大型工业建筑的灌溉系统准时开启。正常情况下,建筑周围的草地、花木和植被都....
发表于 2020-05-31 09:15 148次阅读
基于闪存的MC9S12NE64微控制器解决单芯片...

语音编码和解码免费Speex音频编解码器的微控制器

良好的声音质量,语音编码和解码免费Speex音频编解码器的微控制器...
发表于 2020-05-29 11:52 126次阅读
语音编码和解码免费Speex音频编解码器的微控制器

采用ST62 MCU如何实现通用电机的无传感器控制

应用电路采用低成本8位微控制器ST6220,轨到轨运算放大器TS912,三端双向可控硅开关和小值检测电阻,成为无传...
发表于 2020-05-29 08:18 94次阅读
采用ST62 MCU如何实现通用电机的无传感器控制

2020年安森美微控制器的发展趋势及市场机遇

当用户信用卡信息和设施暖通空调(HVAC)系统联接,边缘和嵌入式处理的安全性成为系统结构的主要影响因....
发表于 2020-05-19 14:32 180次阅读
2020年安森美微控制器的发展趋势及市场机遇

使用8051的控制直流风扇的温控电路

ADC0804是一个8位ADC。对于5V的参考电压,我们将获得5V / 28 = 20mV的分辨率。....
发表于 2020-05-14 10:32 1260次阅读
使用8051的控制直流风扇的温控电路

如何将光学旋转编码器与arduino微控制器连接

我们还可以通过比较两个输出的信号极性来确定轴的旋转方向。因为两组插槽之间有一定的偏移,光学旋转编码器....
发表于 2020-05-14 09:41 1029次阅读
如何将光学旋转编码器与arduino微控制器连接

英飞凌与e络盟社区携手发起“Sustain ou...

在“Sustain our Planet”设计挑战赛中,英飞凌与e络盟要求开发人员开发出能够让人们的....
发表于 2020-05-13 17:18 137次阅读
英飞凌与e络盟社区携手发起“Sustain ou...

瑞萨电子推出面向工业4.0、医疗和物联网传感器应...

借助ZSSC3240 SSC,我们将一流技术、专业知识和领先IP结合,打造出性能卓越的一体式解决方案....
发表于 2020-05-13 10:46 433次阅读
瑞萨电子推出面向工业4.0、医疗和物联网传感器应...

瑞萨电子推全新精密温度传感器TS5111,适用于...

TS5111在提供具有可编程预警信号的准确、高精度的系统温度方面发挥了关键作用,使系统能够执行热控制....
发表于 2020-05-10 11:33 603次阅读
瑞萨电子推全新精密温度传感器TS5111,适用于...

新冠病毒的爆发为MCU发展带来了机遇

正所谓不破不立,此次新冠病毒在全球范围内的爆发,对国外的半导体芯片产业也是十足的冲击,许多厂商纷纷宣....
发表于 2020-05-10 10:03 238次阅读
新冠病毒的爆发为MCU发展带来了机遇

STM32Cube微控制器开发软件已于GitHu...

意法半导体在人气颇高的代码托管网站平台GitHub上发布了STM32Cube嵌入式软件,向开发者开放....
发表于 2020-05-09 11:20 787次阅读
STM32Cube微控制器开发软件已于GitHu...

意法半导体STM32Cube微控制器开发软件在G...

在GitHub上发布STM32Cube软件全部原始代码,可以让1000多款STM32 *Arm®Co....
发表于 2020-05-08 10:50 576次阅读
意法半导体STM32Cube微控制器开发软件在G...

瑞萨电子推出首款集成蓝牙5 RA微控制器,可提供...

RA4W1 MCU可帮助嵌入式设计人员轻松地为工业4.0、楼宇自动化、计量、医疗、消费类可穿戴设备及....
发表于 2020-05-07 10:42 448次阅读
瑞萨电子推出首款集成蓝牙5 RA微控制器,可提供...

基于PICl6C56微控制器和PT2258芯片实...

本设计以Microchip公司的PICl6C56为主控IC,系统硬件电路框图如图1所示。通过模拟开关....
发表于 2020-05-03 17:54 159次阅读
基于PICl6C56微控制器和PT2258芯片实...

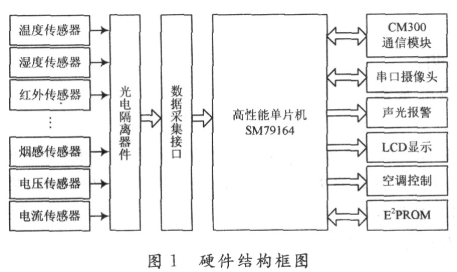

基于SM79164为微控制器和CM300通信模块...
